Der NTBA (Network-Termination-Basisanschluss)
setzt die Zweidrahtschnittstelle Uk0 zur Digitalen Vermittlungsstelle
(LT = Line Termination) auf die ISDN Vierdrahtschnittstelle S0
um. Er sorgt (wenn der 230V Netzstecker angeschlossen wird) für die Speisung der
am Bus angeschlossenen ISDN Geräte. Im Falle eines Stromausfalls dreht
der NTBA die Polarität auf den Anschlussadern um und nur das eine

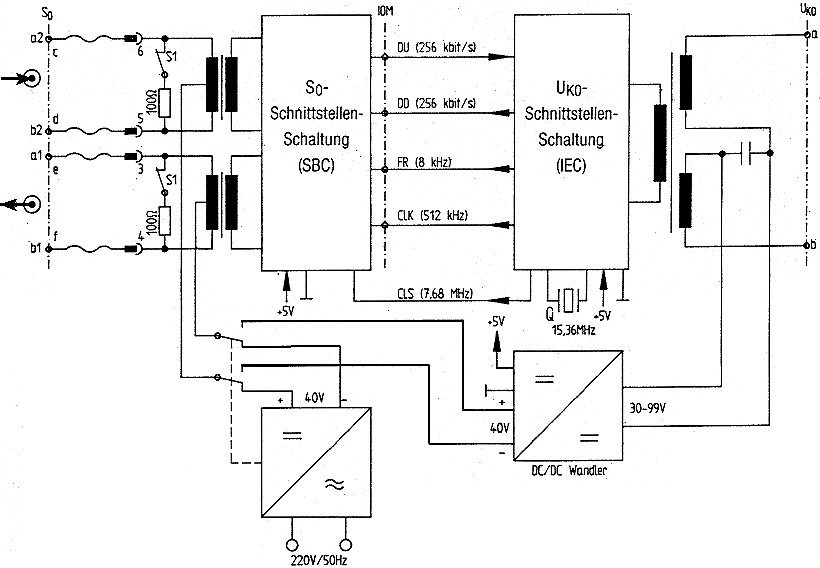

Notspeiseberechtigte Telefon ist noch funktionstüchtig (Einstellung ist am Telefon vorzunehmen). Zwei Geräte können direkt über die IAE-Buchsen am NTBA angeschlossen werden (ohne ISDN-S0-Bus, kein 230 V Netzanschluss erforderlich). Wenn mehr Geräte angeschlossen werden müssen (max. 8 Stck), sind diese über IAE-Dosen an die internen Klemmen des NTBA anzuschliessen. Der ISDN-S0-Bus muß mit 2 x 100 Ohm abgeschlossen werden, zwischen 1a (4), 1b (5) und 2a (3), 2b (6), an beiden Enden des Busses.  ISDN-Anschluss schematische Übersicht
|
