Bezeichnung |
Funktion | |
| 1 | La | Amtleitung ( - ) |
| 2 | Lb | Amtleitung ( +60V ) |
| 3 | W |
Anschluss für Zusatzwecker (La über Gabelumschalter des angeschlossenen Telefons) |
| 4 | E | Anschluss für Signalerde (Alte Nebenstellenanlagen) |
| 5 | b2 | von TAE geschaltete Amtleitung Lb ( +60V ) |
| 6 | a2 | von TAE geschaltete Amtleitung La ( - ) |
|
TAE 3x6 NFN |
TAE 3x6 NFF |
|
|
|
Funktion:
Wird ein F-Stecker in die passende Buchse gesteckt, so wird der
eingebaute Öffnerkontakt durch den Stecker geöffnet und die Anschlüsse
6 (La geschaltet) und 5 (Lb geschaltet) damit abgeschaltet (TAE-Dosenanlage).
Wird ein N-Stecker in die passende Buchse gesteckt, so werden La sowie Lb
über das N-Gerät geführt und auf die nachgeschaltete F-Buchse auf die Anschlüsse
1 bzw. 2 herausgegeben. Belegt das N-Gerät (z.B. Modem oder
Faxgerät) die Amtleitung, so ist das nachgeschaltete Telefon
abgeschaltet. Bei der TAE 3x6 NFN wird die Amtleitung über das an der
linken N-Buchse angeschlossene N-Gerät auf das an der rechten N-Buchse
angeschlossene N-Gerät und auf das an der F-Buchse angeschlossene Telefon
geleitet. Das links angeschlossene N-Gerät hat also Vorrang vor dem
rechts angeschlossenen N-Gerät, welches Vorrang vor dem Telefon hat.
|
|
|
|
|

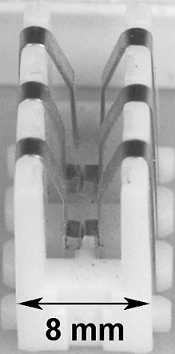

TAE Buchse in Grossaufnahme |
TAE F-Stecker |
TAE N-Stecker |
|
Bezeichnung |
Adernfarbe TAE-Stecker |
|
| 1 | La | Weiss |
| 2 | Lb | Braun |
| 3 | W | Grün |
| 4 | E | Gelb |
| 5 | b2 | Grau |
| 6 | a2 | Rosa |
|
Zählungsweise und Farbe der Anschlussleitung (Asl) |
||
| 1a | Rot |
|
| 1b | Schwarz |
|
| 2a | Weiß |
|
| 2b | Gelb |
|
| 3a |
Kennzeichnung wie 1a auf Grundfarbe Grün |
|
| 3b |
Kennzeichnung wie1b auf Grundfarbe Grün |
|
| 4a |
Kennzeichnung wie 2a auf Grundfarbe Grün |
|
| 4b |
Kennzeichnung wie 2b auf Grundfarbe Grün |
|
| 5a |
Kennzeichnung wie 1a auf Grundfarbe Grau |
|
| 5b |
Kennzeichnung wie 1b auf Grundfarbe Grau |
|
| 6a |
Kennzeichnung wie 2a auf Grundfarbe Grau |
|
| 6b |
Kennzeichnung wie 2b auf Grundfarbe Grau |
|
| 7a |
Kennzeichnung wie1a auf Grundfarbe Gelb |
|
| 7b |
Kennzeichnung wie 1b auf Grundfarbe Gelb |
|
| 8a |
Kennzeichnung wie 2a auf Grundfarbe Gelb |
|
| 8b |
Kennzeichnung wie 2b auf Grundfarbe Gelb |
|
| 9a |
Kennzeichnung wie 1a auf Grundfarbe Weiß |
|
| 9b |
Kennzeichnung wie 1b auf Grundfarbe Weiß |
|
| 10a |
Kennzeichnung wie 2a auf Grundfarbe Weiß |
|
| 10b |
Kennzeichnung wie 2b auf Grundfarbe Weiß |
|
